固态继电器（SSR）隔离与驱动电路和输出功率开关电子元器件（一）

隔离与驱动电路和输出功率开关

固态继电器是一种‌无触点电子开关‌，由半导体器件（如可控硅、三*管）实现电路通断，通过光电耦合或变压器耦合实现输入与输出的电气隔离。‌固态继电器的内部结构可分为三大模块：输入控制电路、隔离与驱动电路和输出功率开关，今天给大家重点介绍一下隔离与驱动电路和输出功率开关用到的电子元器件。

双向可控硅

1、双向可控硅(TRIAC)是一种三端双向交流开关器件，属于NPNPN五层结构的半导体器件。它是在普通晶闸管基础上发展而成的交流开关器件，能代替两只反*性并联的普通晶闸管，且仅需一个触发电路即可实现交流控制。双向可控硅的三个电*分别是主端子T1、T2和控制*G，不再区分阳*或阴*。

2、双向可控硅的工作原理

双向可控硅的工作原理基于PN结特性和特定触发机制，具有以下关键特性：

2.1‌双向导通特性‌：

Ø 可在正反两个方向上实现导通和截止；

Ø 相当于一对反并联连接的普通可控硅的集成；

2.2‌触发机制：

Ø "一触即发"：当控制*G施加触发信号且主端子间存在电压时，迅速导通。

Ø "自锁维持"：导通后即使触发信号消失仍保持导通，直到电流低于维持值。

2.3‌结构特点‌

Ø 由7只晶体管和多只电阻构成的功率集成器件；

Ø 小功率产品采用塑料封装，大功率产品采用RD91型封装；

3、双向可控硅在固态继电器中的作用

3.1‌交流负载控制‌

Ø 实现交流电路的无触点开关控制；

Ø 替代机械触点，消除火花和噪音；

3.2‌信号放大与隔离‌

Ø 通过光耦隔离实现弱电控制强电；

Ø 输入端微小信号可直接驱动大电流负载；

3.3‌过零控制功能‌

Ø 配合过零控制电路，在交流电压过零点切换状态；

Ø 减少高次谐波干扰和电网污染；

3.4‌保护功能‌

Ø 与RC吸收电路或压敏电阻配合，抑制电压尖峰和浪涌；提高固态继电器的可靠性和寿命；

       双向可控硅因其以小功率控制大功率(放大倍数高达几十万倍)、微秒级响应速度和无触点运行等优点，成为固态继电器中理想的交流开关器件。

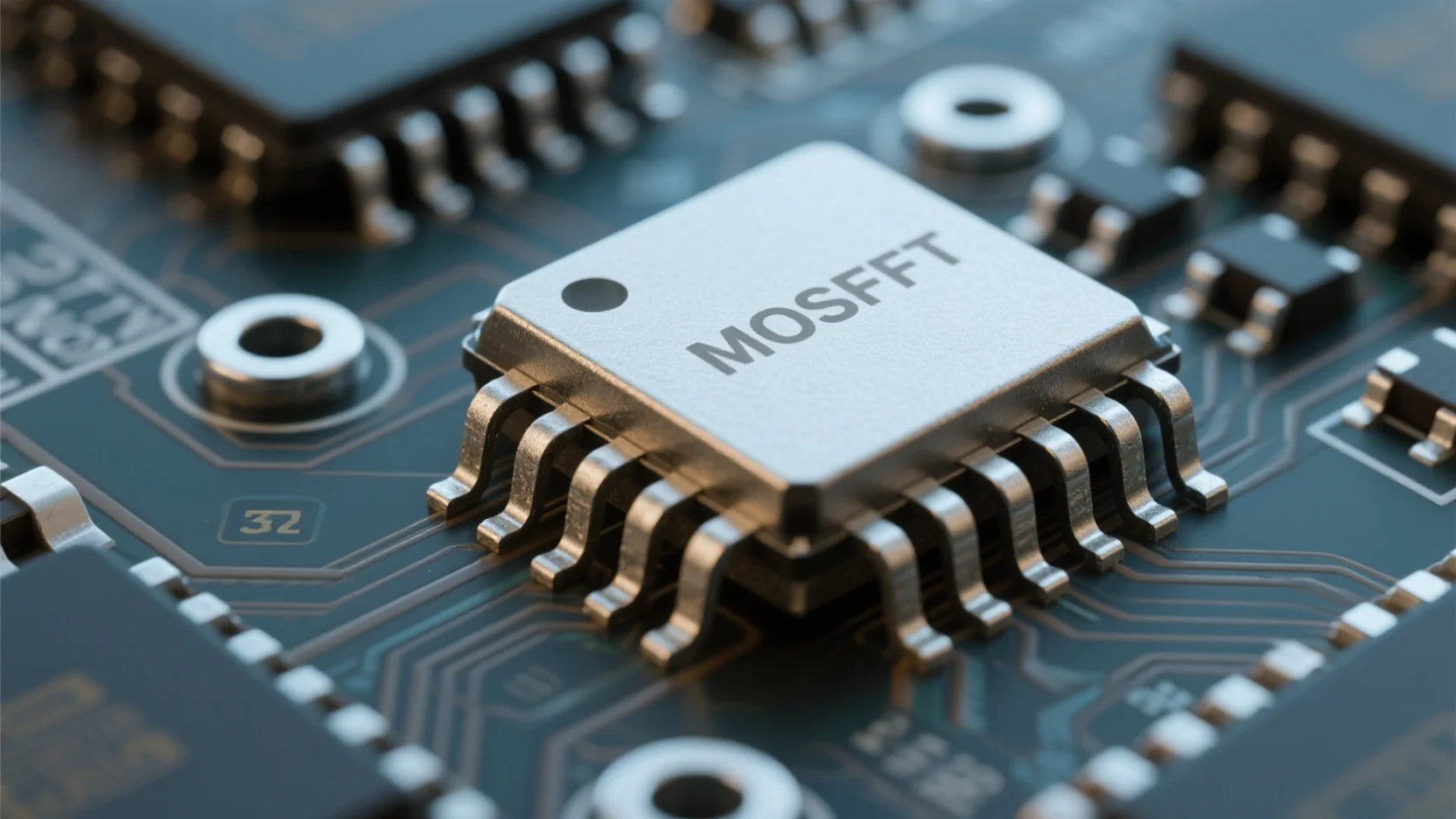

MOSFET的定义

1、MOSFET的定义

       MOSFET(金属氧化物半导体场效应晶体管)是一种电压控制型半导体器件，通过栅*电压调节源漏*间导电沟道的形成与消失来实现开关功能。在固态继电器中主要采用功率MOSFET作为核心开关元件。

2、MOSFET的工作原理

‌2.1结构特性‌：

Ø 由栅*(G)、源*(S)和漏*(D)三端构成；

Ø 栅*与沟道间通过氧化层隔离，形成*高输入阻抗(10^9~10^12Ω)；

‌2.2导通机制‌：

Ø 当栅源电压(V_GS)超过阈值电压时，形成导电沟道；

Ø N沟道增强型需正电压，P沟道需负电压触发；

‌2.3双向导通特性‌：

Ø 特殊结构可实现源漏*双向对称导通；

Ø 通过体二*管实现反向电流通路；

3、MOSFET在SSR中的作用

3.1‌核心开关功能‌：

Ø 替代机械触点实现无火花通断；

Ø 典型开关速度达微秒级，比机械继电器快1000倍以上；

‌3.2光电隔离驱动‌：

Ø 与光耦组合构成完整SSR模块；

Ø 输入侧LED激发光敏元件控制栅*电压；

‌3.3特殊应用优势‌：

Ø 直流SSR**器件，导通电阻可低至毫欧级；

Ø 支持高频开关(可达MHz级)；

‌3.4保护特性‌：

Ø 内置体二*管可吸收感性负载的反向电动势；

Ø 配合散热设计可实现数十安培电流承载；

      MOSFET型SSR因其无触点、长寿命(可达10^8次操作)和抗震动等特性，已成为工业自动化领域的**开关器件。

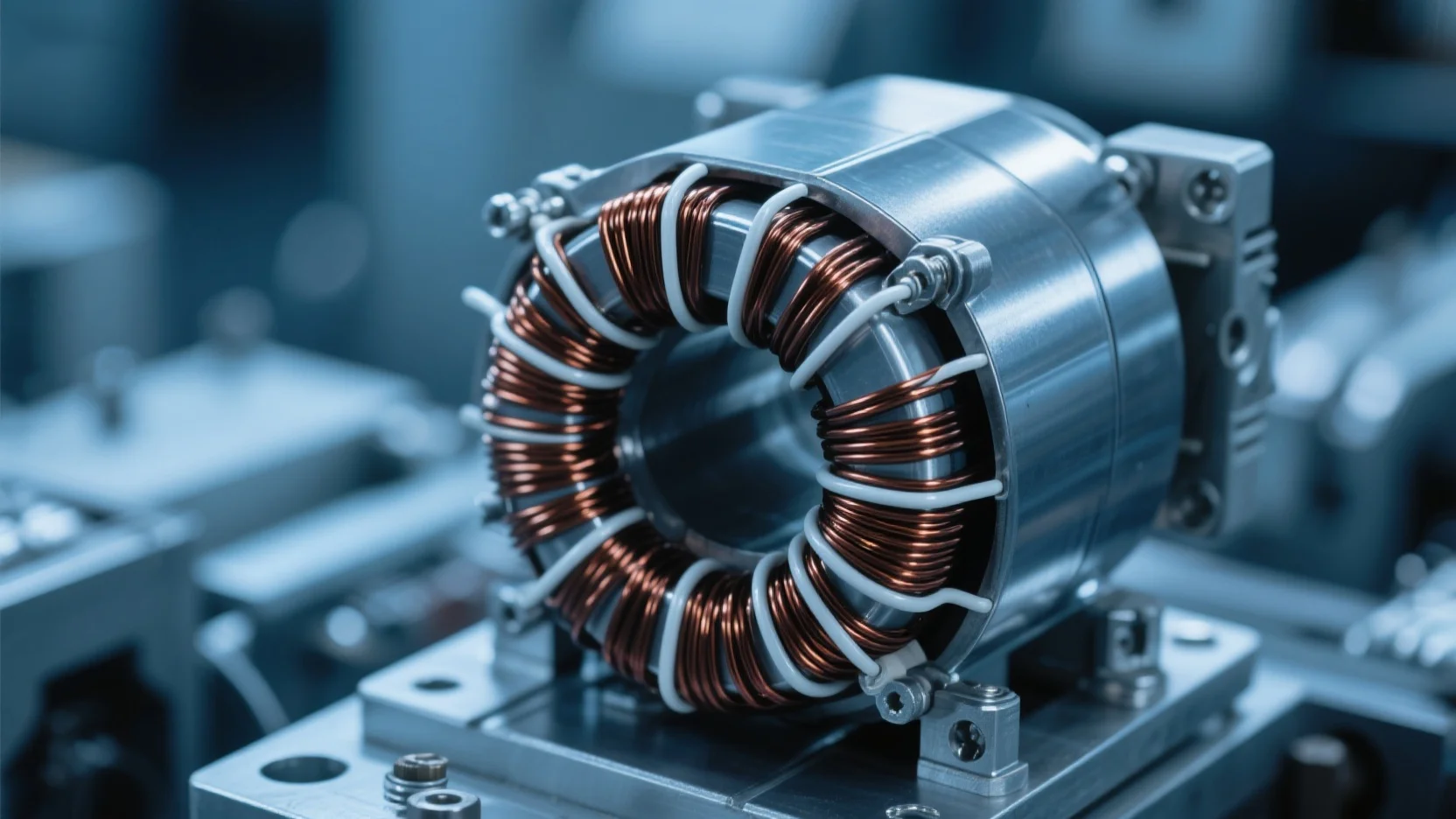

高频变压器

1、高频变压器的定义

高频变压器是工作频率显著高于工频(50/60Hz)的电磁能量转换器件，通常工作在kHz至MHz频段。在固态继电器中，它采用非晶纳米晶等特殊铁心材料，通过高频电磁感应实现电气隔离与能量传输。

2、高频变压器的工作原理

‌2.1电磁感应机制‌：

Ø 初级线圈通入高频交流电时，铁心产生交变磁通；

Ø 次级线圈通过磁耦合感应出电势，实现能量传递；

‌2.2材料特性要求‌：

Ø 采用低损耗铁基非晶/纳米晶合金材料；

Ø 具有高磁导率和稳定温度特性；

‌2.3与传统变压器区别‌：

Ø 工作频率提升100-1000倍；

Ø 体积缩小至传统变压器的1/5-1/10；

3、高频变压器在SSR中的作用

‌3.1核心隔离功能‌：

Ø 实现控制端与负载端的安全隔离(耐压可达2.5-5kV)；

Ø 通过磁耦合替代光耦，适合大功率场合；

‌3.2能量传输特性‌：

Ø 传输效率可达90-95%，远高于光耦方案；

Ø 支持双向能量流动设计；

3.3‌特殊应用优势‌：

Ø 在固态变压器(SST)中实现高频电能转换；

Ø 配合MOSFET/IGBT实现纳秒级开关响应；

‌3.4系统集成特性‌：

Ø 模块化设计可与散热结构一体化集成；

Ø 支持多绕组输出实现复杂控制逻辑；

     当前非晶纳米晶铁心技术已突破传统高频变压器的容量限制，单模块功率可达数十kVA，为SSR向大功率方向发展提供了关键技术支撑。这种变压器在200kHz高频下仍能保持稳定工作，显著提升了固态继电器的功率密度和可靠性。
